PPSE'79 Ver.2 Limited Edition 説明書

島村楽器名古屋パルコ店様のリニューアルオープンを記念して作ったモデルです。

今からこのモデルにかけた思いを語るので、どうでもいい方は下までスキップしてください！

まず、回路構成や音色の方向性は通常版と一緒なんですが、使用パーツにロマンのある物を使いました！

主な変更点としては、ノブ、抵抗、電源用のコンデンサです。

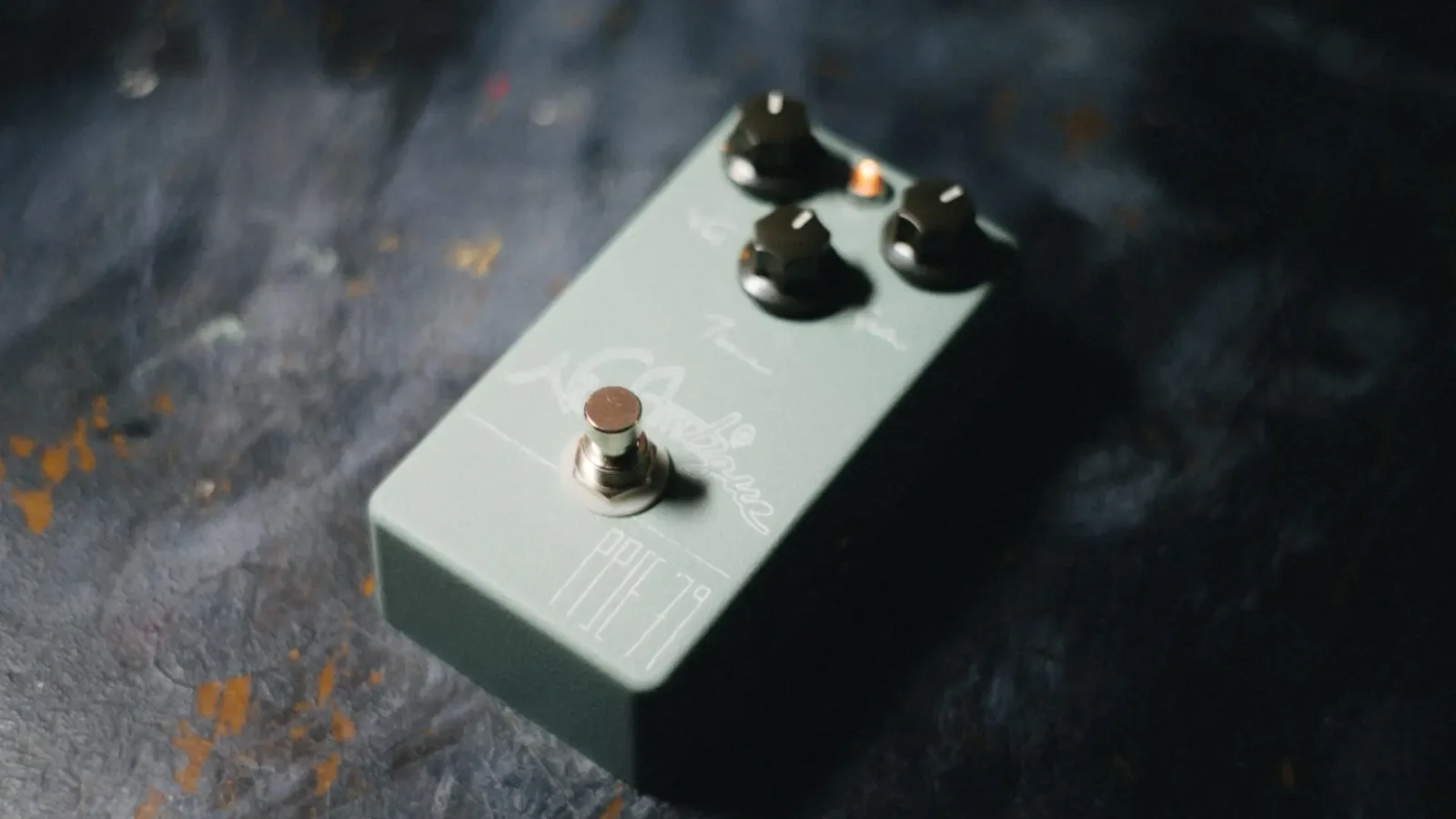

やや珍しいアーミーグリーン色のノブを初期装備しています。通常版と同じ色のノブも同梱しているのでお好みでお着替えさせてください。このノブはPPSE79の発売前に使うか使わないか迷ってたカラーです。結局、個人的にクリームカラーの方がしっくり来たのでそれにしました。クリームカラーのノブは1000個単位で買ってるので一個あたり結構安いのですが、このノブは三倍ぐらいの値段します。

ひえー…

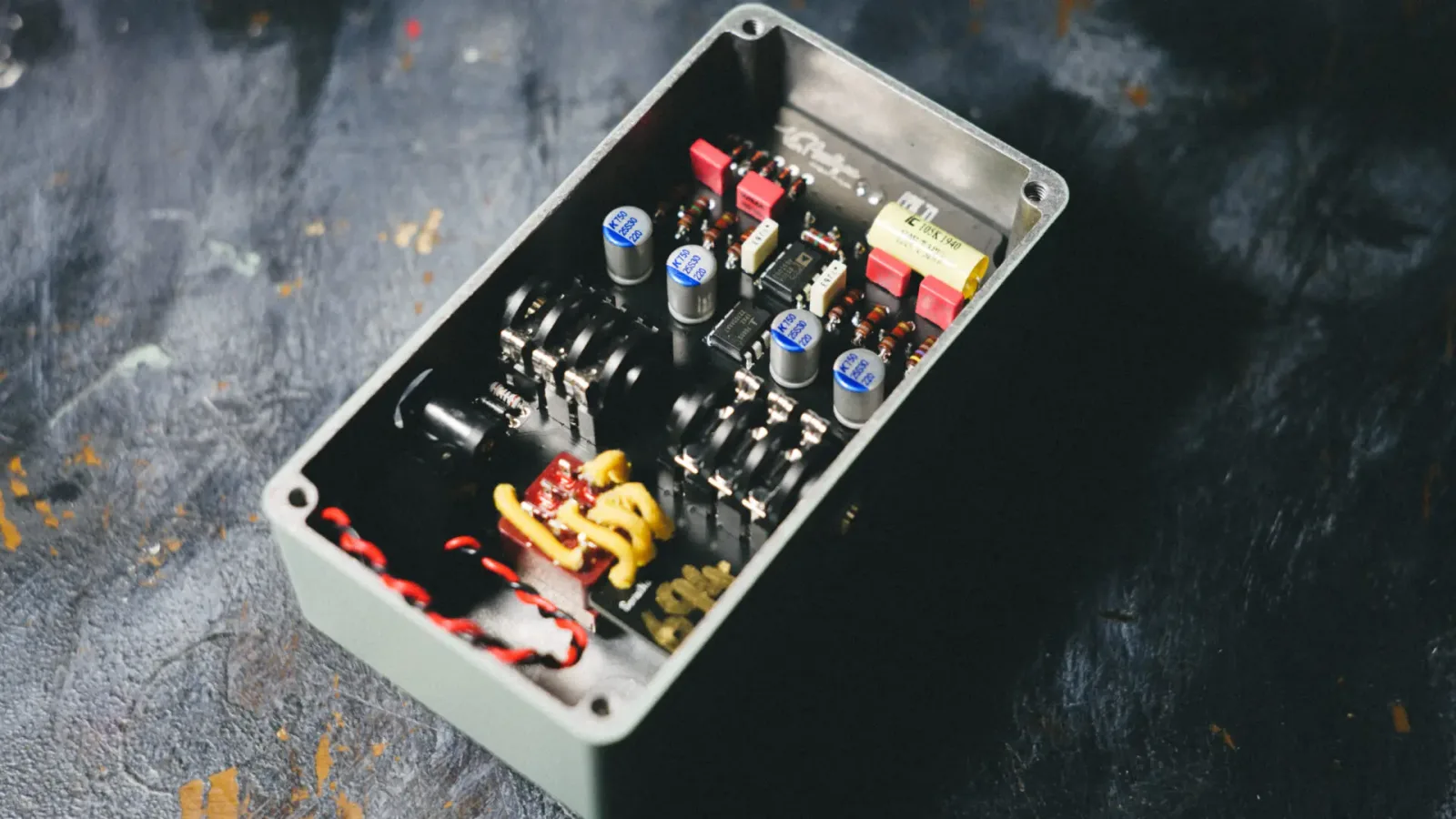

抵抗にはなんとびっくりカーボンコンポジション抵抗を使っています。この抵抗はなんといってもロマンがあります。特にこの見た目。たまにはこういうのも良いですよね！

うちのブランドコンセプトとして、ビンテージテイストな音をアンティークぽい見た目でというのがあります。 (ゆえにヴィンアンティークです。非常に短絡的思考で申し訳ないです)

ただ、使用パーツについては基本的に現行品で誤差が少なく信頼出来るものを使っていて、今までもそうしてきました。なのでうちの思考回路としてはカーボンコンポジション抵抗を使うのは極めて珍しいことです。だって、誤差は大きいしノイズも若干だけど大きいんだもの。

PPSE’79は普通のオーバードライブと比較して電流がわりと多めに流れています。電流が流れるところにはあんまりカーボンコンポジション抵抗を使いたくないというのが実はあります。電流雑音が出るからです。いうてもエフェクター的には無視しても良いレベルなんですが。通常版ではできるだけローノイズ化できることは全部やろうという意気込みで金属皮膜抵抗をつかっています。今回の特別版ではそんな事情はさておき、ロマンを求めてカーボンコンポジション使ってやりました！

周波数特性に関わるところに使うものは実は1本ずつ計測してなるべく個体差が出ないようにほぼ同じ値になるようにしてます。めんどくさいけど、これぐらいしないとうちの製品としてカーボンコンポジション使いたくないんです。

もう多分やらないです笑

ちなみに今回は電解コンデンサもアップグレードしています。 OSコンと同じ仕組みのコンデンサです。通常版で使っている電解コンデンサもめちゃくちゃ信頼性の高いものを使っているのですが、性能はこっちの方が高性能です。電源の安定性とノイズ除去に関係してくるコンデンサです。実際測定したところ通常版に使っているものと測定値的にはあまり変わらないのですが、音色的には若干ですが高域のスッキリ感がきれいな気がします。 Hi-Fiです。主観ですが… どっちの方が良いとかではなく好みの問題かなーと思います。

説明書

３つのつまみ

トーンコントロール、ゲインコントロール、ボリュームコントロールのシンプルな３ノブ構成です。直感的に使いやすいようになっておりますが、少し説明させていただきます。

Tone

音色を調節します。トレブルコントロールに重きをおいたToneになっております。 PPSE’79では、本家TSよりもプレゼンスをもちあげています。左に振り切った状態からトレブルを足していくという感じで操作すると使いやすいです。

Gain

歪みの量を調節します。深く歪ませると低音が大きく聞こえます。ハイゲインで使う際にはToneを右へ回しながらお使いのギターにあったポジションを探してください。

Vol.

音量を調節します。通常はバイパス音と音量のバランスを取るように調節しますが、時計回りに回してソロ時のゲインアップとヌケ感を与えるハイミッドブースターとしても使えます。

回路構成

ベースになった回路は、1979年に日本が世界に送り出したTube Screamerです。ベースになったとはいえ、実際の回路はかなり異なったものになっています。 TSのミッド感、抜けの良さ、スムーズさはある程度残し、トーンの効き方や、クリッピング、電源回路を大きく変更しています。

電源回路

チャージポンプICを使って負電源を作っています。これによりエフェクターではちょっと珍しい両電源駆動になっております。このICの耐圧が12Vですので、必ず9Vでご使用ください。過電圧による故障は、保証対象外になります。

クリッピング

シリコンダイオードによる2対4のちょっと珍しい非対称クリッピングとなっております。これにより偶数次の倍音も豊富に出ているので、通常の対称クリッピングより倍音感が溢れでています。

コンポーネント

使用しているパーツはかなりこだわっています。このパーツのこだわり具合で、この価格で出せているのはうちだけかも知れません。安い理由は学生さんにも使ってほしいという思いと、うちのブランドを知ってほしいという思いを込めて価格設定しているからです。原価率高いよ…

抵抗

熱雑音については、カーボンとメタルフィルムに有意差はありませんが、電流雑音を考慮しメタルフィルム抵抗を採用しています。 ※このモデルではロマンにあふれてカーボンコンポジション抵抗を使っています

コンデンサ

周波数設定に関係するところは個体差を考慮し、精度の高いものを使用しています。電源用のコンデンサは、220uFと大容量で低ESRのものを使っており、電源ノイズを減らしてくれています。PPSE’79では電源回路が音作りの根幹を支えています。

オペアンプ

増幅回路のオペアンプは、アナログ・デバイセズの高級オーディオ用ICのOP275を使用しております。解像感もあり今回のコンセプトに最も適しているという判断から選定しております。

仕様

電源: 9VセンターマイナスACアダプター or 9V電池006P 寸法: 122mm(D) x 67mm(W) x 40mm(H) 突起物は含まない

保証

適正な使用範囲内での自然故障につき、本書に記載のお買い上げ日より3年間無償修理とさせていただきます。修理のご相談やその他のご質問は下記のメールアドレスにお問い合わせください。

お問い合わせ先: LAB@vin-antique.com
